SHB-特殊倒錐定型錨栓的優勢

在高負荷、震動作用下的可靠解決方案

SHB-特殊倒錐定型錨栓應用範圍

可為客戶專屬定製各種規格碳鋼或不鏽鋼材質
軌道交通、地鐵項目合作品牌

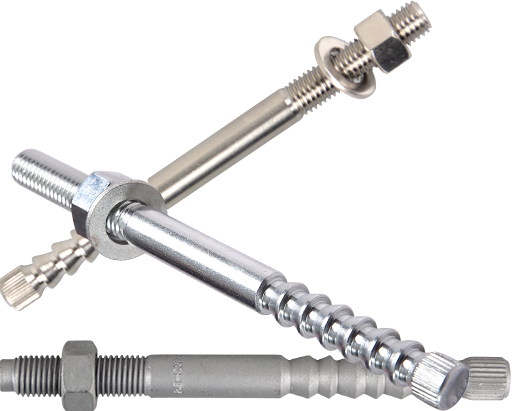

SHB-特殊倒錐定型錨栓的組成

由螺杆、平墊、螺母組成

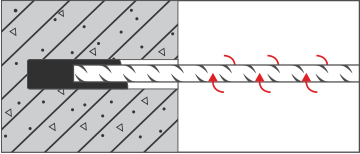

通過化學粘接劑保證錨栓與混凝土體的粘接強度
又通過倒錐體與混凝土機械鎖鍵保證連接強度

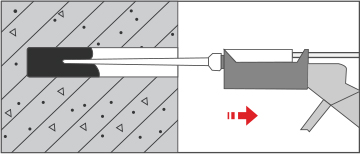

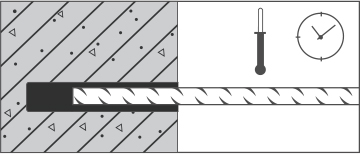

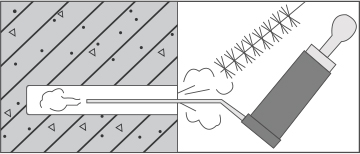

需配合施邦改性環氧注射式植筋膠使用

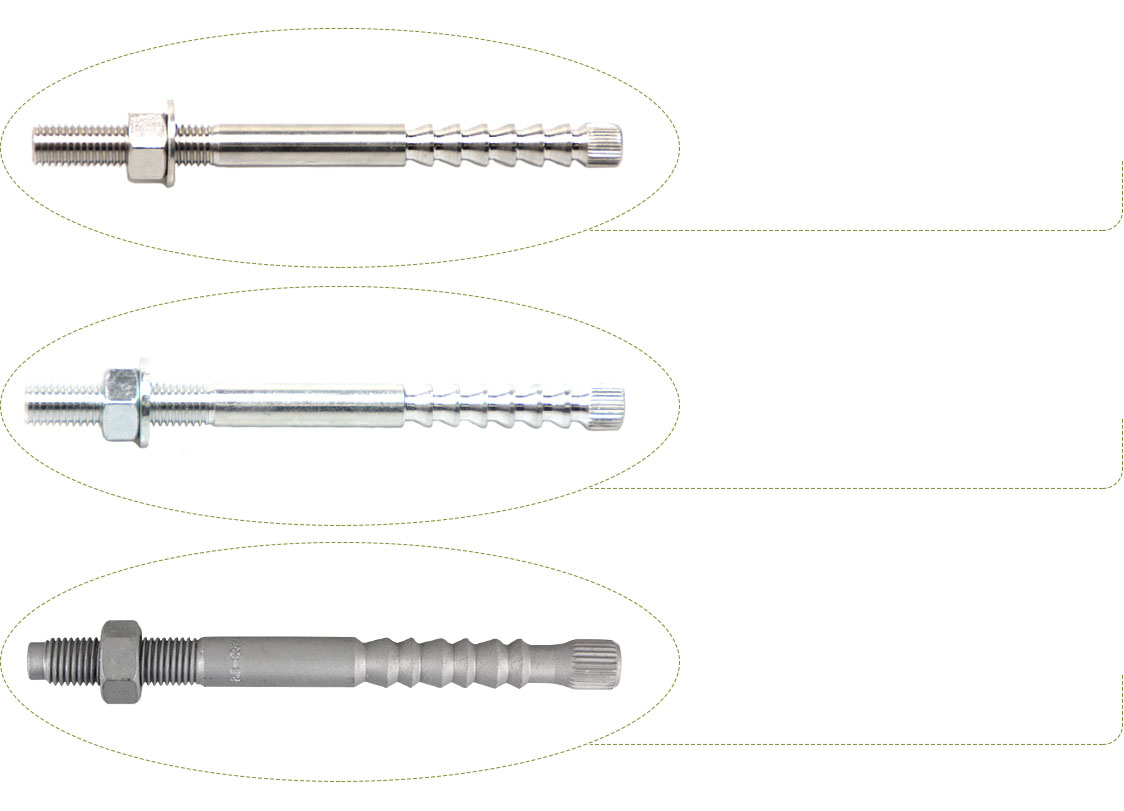

SHB 特殊倒錐定型錨栓——不鏽鋼

SHB 特殊倒錐定型錨栓——冷鍍鋅

SHB 特殊倒錐定型錨栓——熱鍍鋅

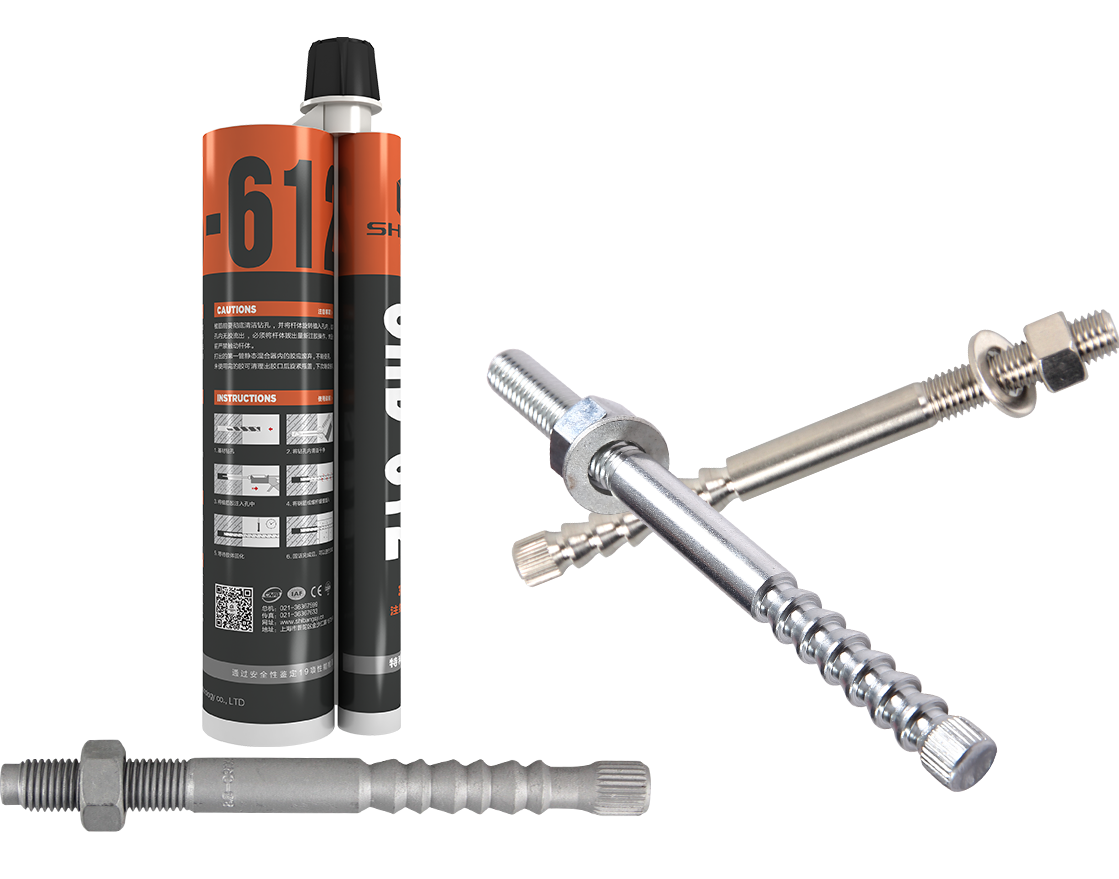

SHB-特殊倒錐定型錨栓專用注射式植筋膠

施邦研發出了特殊倒錐定型錨栓的專用植筋膠
能更好地發揮特殊倒錐定型錨栓的特性

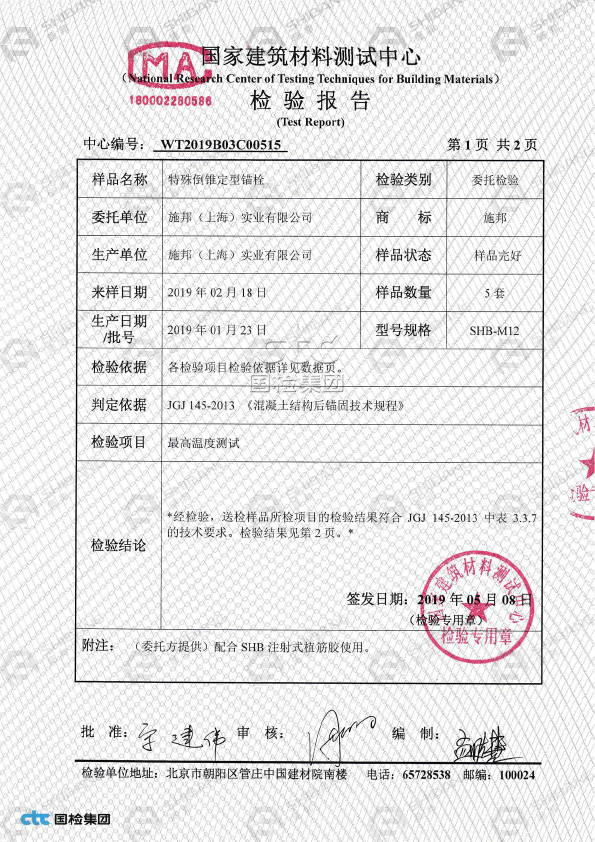

SHB-特殊倒錐定型錨栓數據參數

SHB 特殊倒錐定型錨栓安裝數據

產品型號	鑽孔直徑	有效埋深	極大錨固厚度	極小基材厚度	安裝扭矩	Hef對Vrd， cp影響係數K	混凝土椎體破壞		混凝土劈裂破壞				螺杆總長	配合SHB植筋膠使用
產品型號	鑽孔直徑	有效埋深	極大錨固厚度	極小基材厚度	安裝扭矩	Hef對Vrd， cp影響係數K	臨界間距	臨界邊距	極小間距	極小邊距	臨界間距	臨界邊距	螺杆總長	每支膠用膠量
M8×110	10	80	15	120	12	2.0	240	120	48	48	240	120	110	65
M10×130	12	90	20.5	130	20	2.0	270	135	60	60	270	135	130	40
M12×160	14	110	25	160	40	2.0	330	165	72	72	330	165	160	25
M16×190	18	125	33	175	60	2.0	375	190	96	96	375	188	190	12
M20×260	25	170	65	220	100	2.0	510	255	120	120	510	255	260	7
M24×300	28	210	65	270	160	2.0	630	315	144	144	630	315	300	5
M30×380	35	280	66.5	340	240	2.0	840	420	180	180	840	420	380	2

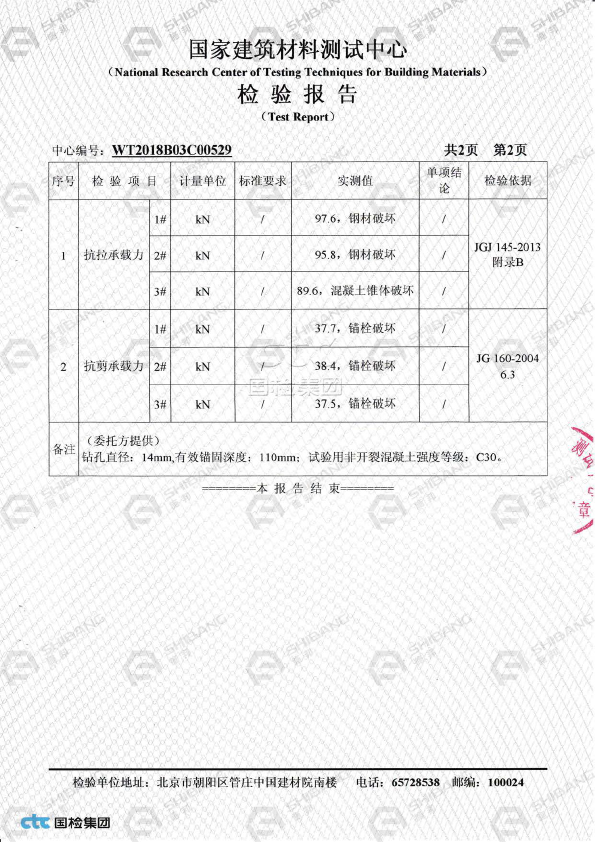

SHB 特殊倒錐定型錨栓技術參數

技術參數		M8×110 標準值/設計值	M10×130 標準值/設計值	M12×160 標準值/設計值	M16×190 標準值/設計值	M20×260 標準值/設計值	M24×300 標準值/設計值	M30×380 標準值/設計值
非開裂混凝土抗拉參數	5.8	18.6/12.2	29.5/19.3	43.0/28.1	69.6/38.0	109.9/60.3	150.6/82.8	231.0/153
	8.8	29.6/19.5	42.3/23.2	57.3/31.4	69.6/38.0	109.9/60.3	150.6/82.8	231.0/153
	304	18.6/6.4	29.5/10.2	43.0/14.8	69.6/27.4	109.9/60.3	150.6/82.8	231.0/153
	316	25.9/13.7	41.1/21.8	57.3/31.4	69.6/38.0	109.9/60.3	150.6/82.8	/
非開裂混凝土抗剪參數	5.8	7.3/5.6	11.6/9.7	16.8/14.1	31.4/26.2	49.0/40.8	70.6/58.8	112.2/93.5
	8.8	11.7/9.3	18.5/15.5	26.9/22.5	50.2/41.8	78.4/65.3	112.9/94.1	179.5/149.6
	304	3.9/3.2	6.1/5.0	8.9/7.3	16.5/13.8	25.7/21.4	37.1/30.8	58.9/49.1
	316	8.2/6.8	13.1/10.8	18.9/15.8	47.1/36.2	55.1/45.9	79.4/66.2	/
開裂混凝土抗拉參數	5.8	18.6/12.2	29.5/19.3	41.2/22.4	50.0/27.2	78.8/43.1	108.0/59.1	165.4/91.1
	8.8	25.4/13.9	30.3/19.4	41.2/22.4	50.0/27.2	78.8/43.1	108.0/59.1	165.4/91.1
	304	18.6/6.4	29.5/10.2	41.2/14.8	50.0/27.4	78.8/43.1	108.0/59.1	165.4/91.1
	316	25.9/13.7	30.3/16.5	41.1/22.4	78.8/43.1	55.1/45.9	108.0/59.1	/
開裂混凝土抗剪參數	5.8	7.3/5.6	11.6/9.7	16.8/14.1	31.4/26.2	49.0/40.8	70.6/58.8	112.2/93.5
	8.8	11.7/9.3	18.5/15.5	26.9/22.5	50.2/41.8	78.4/65.3	112.9/94.1	179.5/149.6
	304	3.9/3.2	6.1/5.0	8.9/7.3	16.5/13.8	25.7/21.4	37.1/30.8	58.9/49.1
	316	8.2/6.8	13.1/10.8	18.9/15.8	47.1/36.2	55.1/45.9	79.4/66.2	/

備注

表格安裝數據單位為mm，技術參數單位kN

表格數據基於C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規範追加混凝土強度影響係數

表格不鏽鋼316為A4-70不鏽鋼

表格設計荷載包含了材料分項安全係數

表格數據適用於：正確安裝，無邊距、無間距影響，極小基材厚度

表格未列出的產品，請參照《JGJ145-2013混凝土結構後錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請谘詢施邦 (上海) 實業有限公司技術部
