SHB-後擴(切)底機械錨栓

SHB-後擴(切)底機械錨栓的優勢

在高負荷、震動作用下的可靠解決方案

  • 抗震性強

    抗酸堿、耐熱、防火
    溫度敏感度低

  • 高溫焊接

    通過極限耐火檢測

  • 專屬定製

    特殊非標型號可定製

  • 安全保障

    經權威環保測試
    安全無毒

  • 綠色環保

    施工方便，使用安全、環保

  • 性能優異

    對基材無膨脹擠壓應力
    適用於重荷及各種震動荷載

  • 距離性能

    適用於小間距、邊距、狹小空間

  • 方便快捷

    方便快捷，無需配膠使用

SHB-後擴(切)底機械錨栓應用範圍

可為客戶專屬定製各種規格碳鋼或不鏽鋼材質
軌道交通、地鐵項目合作品牌

  • 幕牆幕 牆
  • 鋼結構鋼結構
  • 高鐵高 鐵
  • 橋梁橋 梁
  • 隧道隧 道
  • 核電站核電站
全國近萬項案例 您的明智選擇

詳請谘詢施邦 (上海) 實業有限公司
購買熱線：021－3636 7599

SHB-後擴(切)底機械錨栓的組成

自切/擴底機械錨栓屬於純金屬類錨栓產品
無需依靠任何環氧類介質達到其錨固效果
完全具有耐高溫、可焊接的性能，工作原理安全可靠

SHB-後擴(切)底機械錨栓——不鏽鋼
SHB-後擴(切)底機械錨栓——熱鍍鋅
SHB-後擴(切)底機械錨栓——冷鍍鋅
  • 化學錨栓螺杆材質

    5.8級 / 8.8級 / 10.9級 鍍鋅碳鋼

    304 316不鏽鋼

  • 表麵防腐處理

    冷鍍鋅 5μm≤厚度≤14μm

    熱鍍鋅 厚度≥50μm

  • 產品特征

    相對其他普通錨栓，鑽孔直徑較小，卻具有更強的抗拉、抗 疲勞、抗震等性能，安全可靠

    根據不同的使用環境有不同的材質，不同的防腐性能，均可 滿足客戶的需求

    品種規格齊全，特殊環境有專用的產品，也可以根據客戶的 要求定做各種特殊規格的產品

    應用範圍廣，適用多種強度的混凝土基材以及可切入的其它 基材

    結構簡單，有良好的抗腐蝕和耐磨性，耐高溫，可焊接 適用於一切不宜植筋膠的環境

  • 應用範圍

    幕牆龍骨角碼固定

    鋼結構荷載固定

    嵌縫蓋板、樓梯錨固

    機械、傳送帶係統、倉儲係統

    防撞護欄、隔音牆

    軌道交通、路橋及混凝土張力區後錨固應用

    混凝土加鋪層及結構節點加固

    粘鋼加固固定鋼板

通過《我國建築材料測試中心》檢測

產品不僅通過了《我國建築材料測試中心》檢測
還通過了ISO9001：2000國際質量管理體係認證和歐盟CE認證

  • M12-後擴(切)底機械錨栓疲勞試驗
  • M12-後擴(切)底機械錨栓抗震試驗
  • M12-後擴(切)底機械錨栓耐火試驗

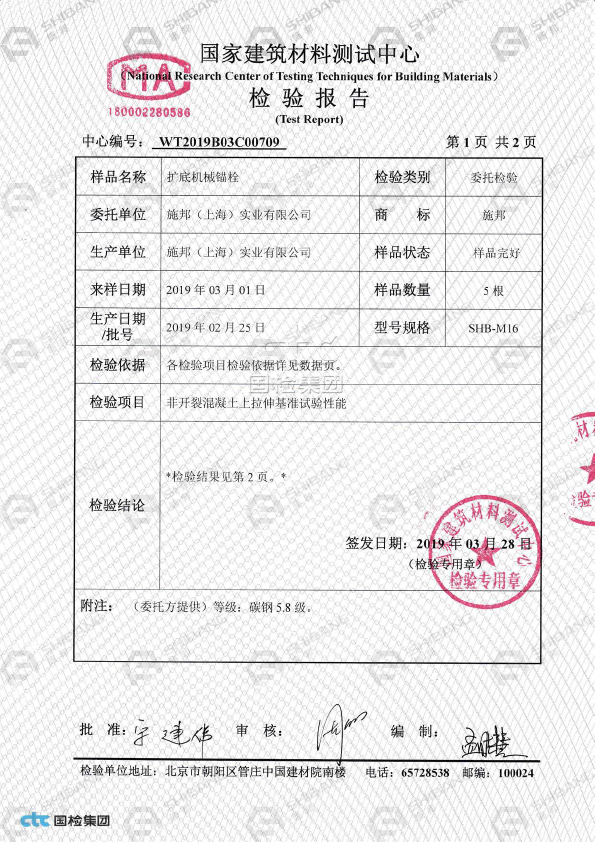

  • M16-後擴(切)底機械錨栓檢測報告

SHB-後擴(切)底機械錨栓數據參數

SHB-後擴(切)底機械錨栓安裝數據
產品型號 有效埋深 極大錨固
厚度		 極小基材
厚度		 安裝扭矩 Hef對Vrd，
cp影響係數K		 混凝土椎體破壞 混凝土劈裂破壞 螺杆總長
臨界
間距		 臨界
邊距		 極小
間距		 極小
邊距		 臨界
間距		 臨界
邊距
M10×130 60 18 100 40 2.0 210 105 70 70 210 105 130
M12×130 80 20 120 80 210 105 77 77 210 105 130
M12×150 100 40 240 120 80 80 240 120 150
M16×190 120 35 175 120 340 170 129 129 340 170 190
M16×210 130 195 390 195 130 130 390 195 210
M16×240 163 195 190 245 131 131 490 245 240
M20×280 170 55 240 200 540 2550 170 170 540 255 280
M20×320 210 300 630 315 210 210 630 315 320
SHB-後擴(切)底機械錨栓預製式安裝安裝數據
技術參數 M10×130
標準值/設計值		 M12×130
標準值/設計值		 M12×150
標準值/設計值		 M16×190
標準值/設計值		 M16×210
標準值/設計值		 M16×240
標準值/設計值		 M20×280
標準值/設計值		 M20×320
標準值/設計值
非開裂混凝土抗拉參數 5.8 29.8/19.3 35.0/18.4 42.2/28.1 70.4/40.3 72.6/40.3 78.5/52.3 108.6/60.3 122.5/81.6
8.8 29.8/19.3 35.0/19.8 49.0/27.2 70.4/40.3 72.6/40.3 103.9/57.7 108.6/60.3 149.1/82.8
304 19.2/6.7 31.8/11.1 31.8/11.1 61.7/23.3 66.3/23.3 66.3/23.3 100.5/35.2 100.5/35.2
316 26.8/15.3 35.0/19.4 44.4/23.7 69.0/40.3 72.6/40.3 92.8/49.6 140.6/75.2 140.6/75.2
非開裂混凝土抗剪參數 5.8 11.6/9.7 16.7/14.1 16.7/14.1 31.4/26.2 31.4/26.2 31.4/26.2 49.0/40.8 49.0/40.8
8.8 18.6/15.5 27.0/22.5 27.0/22.5 50.2/41.9 50.2/41.9 50.2/41.9 78.4/65.3 78.4/65.3
304 4.0/3.4 6.7/5.6 6.7/5.6 13.9/11.6 13.9/11.6 13.9/11.6 21.1/17.6 21.1/17.6
316 8.6/7.2 14.3/11.9 14.3/11.9 29.8/24.8 29.8/24.8 29.8/24.8 45.2/37.7 45.2/37.7
開裂混凝土抗拉參數 5.8 20.5/11.4 25.3/13.8 35.0/19.4 45.6/28.8 51.9/28.8 74.2/41.2 77.5/43.1 106.5/59.2.1
8.8 20.5/11.4 28.0/15.0 35.0/19.4 51.9/28.8 51.9/28.8 74.2/41.2 77.5/43.1 106.5/59.2
304 19.2/6.7 25.0/13.8 25.0/13.8 48.0/28.8 51.9/28.8 66.3/23.3 77.5/43.1 100.5/35.2
316 20.5/11.4 25.0/13.8 35.0/19.4 51.9/28.8 51.9/28.8 74.2/41.2 77.5/43.1 106.5/59.1
開裂混凝土抗剪參數 5.8 11.6/9.7 16.7/14.1 16.7/14.1 31.4/26.2 31.4/26.2 31.4/26.2 49.0/40.8 49.0/40.8
8.8 18.6/15.5 27.0/22.5 27.0/22.5 50.2/41.9 50.2/41.9 50.2/41.9 78.4/65.3 78.4/65.3
304 4.0/3.4 6.7/5.6 6.7/5.6 13.9/11.6 13.9/11.6 13.9/11.6 21.1/17.6 21.1/17.6
316 8.6/7.2 14.3/11.9 14.3/11.9 29.8/24.8 29.8/24.8 29.8/24.8 45.2/37.7 45.2/37.7
SHB-後擴(切)底機械錨栓穿透式安裝數據
技術參數 M10×130
標準值/設計值		 M12×130
標準值/設計值		 M12×150
標準值/設計值		 M16×190
標準值/設計值		 M16×210
標準值/設計值		 M16×240
標準值/設計值		 M20×280
標準值/設計值		 M20×320
標準值/設計值
非開裂混凝土抗拉參數 5.8 23.2/17.8 33.7/25.9 33.7/25.9 62.8/48.3 62.8/48.3 62.8/48.3 98.0/75.3 98.0/75.3
8.8 28.7/15.9 33.7/25.9 49.0/27.2 72.6/40.3 72.6/40.3 100.5/77.3 98.0/75.3 149.1/82.8
304 19.2/6.7 31.8/11.1 31.8/11.1 61.7/23.3 66.3/23.3 66.3/23.3 100.5/35.2 100.5/35.2
316 26.8/15.3 35.0/19.4 44.4/23.7 69.0/40.3 72.6/40.3 92.8/49.6 140.6/75.2 140.6/75.2
非開裂混凝土抗剪參數 5.8 37.9/31.6 47.2/39.3 47.2/39.3 69.6/58.3 69.6/58.3 69.6/58.3 188.2/156.8 188.2/156.8
8.8 44.9/37.4 57.4/47.8 57.4/47.8 88.7/73.9 88.7/73.9 88.7/73.9 217.6/181.3 217.6/181.3
304 29.7/24.8 36.4/30.3 36.4/30.3 51.5/42.9 51.5/42.9 51.5/42.9 157.1/130.9 157.1/130.9
316 63.7/53.1 77.9.3/64.9 77.9.3/64.9 110.3/91.9 110.3/91.9 110.3/91.9 336.7/280.5 336.7/280.5
開裂混凝土抗拉參數 5.8 20.5/11.4 25.3/13.8 33.7/25.9 51.8/28.8 51.8/28.8 62.8/48.3 77.5/43.1 98.0/75.3
8.8 20.5/11.4 25.0/13.9 35.0/19.5 51.8/28.8 51.8/28.8 74.2/41.2 77.5/43.1 106.5/59.2
304 19.2/6.7 25.0/13.8 31.8/11.1 51.9/28.8 51.9/28.8 66.3/23.3 77.5/43.1 100.5/35.2
316 20.5/11.4 25.0/13.8 35.0/19.4 51.9/28.8 51.9/28.8 74.2/41.2 77.5/43.1 106.5/59.1
開裂混凝土抗剪參數 5.8 37.9/31.6 47.2/39.3 47.2/39.3 69.6/58.3 69.6/58.3 69.6/58.3 188.2/156.8 188.2/156.8
8.8 44.9/37.4 57.4/47.8 57.4/47.8 88.7/73.9 88.7/73.9 88.7/73.9 217.6/181.3 217.6/181.3
304 29.7/24.8 36.4/30.3 36.4/30.3 51.5/42.9 51.5/42.9 51.5/42.9 157.1/130.9 157.1/130.9
316 63.7/53.1 77.9/64.9 77.9/64.9 110.3/91.9 110.3/91.9 110.3/91.9 336.7/280.5 336.7/280.5
備注

表格安裝數據單位為mm，技術參數單位kN

表格數據基於C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規範追加混凝土強度影響係數

表格不鏽鋼316為A4-70不鏽鋼

表格設計荷載包含了材料分項安全係數

表格數據適用於：正確安裝，無邊距、無間距影響，極小基材厚度

表格未列出的產品，請參照《JGJ145-2013混凝土結構後錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請谘詢施邦 (上海) 實業有限公司技術部

SHB-後擴(切)底機械錨栓施工流程

操作輕鬆簡單，5步完成

  • ① 用普通鑽頭鑽孔
  • ② 用專用擴底鑽頭使底部擴開
  • ③ 將孔內清潔幹淨

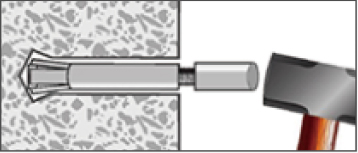

  • ④ 敲擊套筒至埋深線漏出，底部脹開

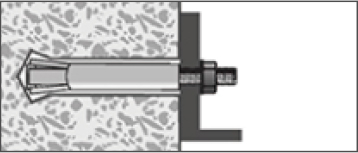

  • ⑤ 安裝完成
